La technologie de levage à vide développée par B+S Engineering permet de soulever, manipuler, incliner ou déplacer des éléments lourds grâce à un système de ventouses industrielles utilisant la dépression.
Cette technologie repose sur le principe physique de la pression atmosphérique (environ 1 kg/cm² au niveau de la mer), qui applique la force nécessaire pour maintenir la ventouse en contact avec la pièce lorsque l’air est évacué.
B+S Engineering conçoit ces systèmes sur mesure pour l’industrie du béton, le génie civil, la préfabrication lourde et les environnements industriels nécessitant une manutention sécurisée et répétitive. Les ventouses sont capables de manipuler des charges allant jusqu’à 60 tonnes, en fonction de la surface disponible et du type d’appareil.
Fonctionnement
Génération du vide
Le système comprend une pompe électrique qui crée un vide d’environ 98 % dans un réservoir intégré. La pompe tourne en continu pour maintenir le niveau de dépression, avec un système de refroidissement par circulation d’huile conçu pour un fonctionnement prolongé.
Activation des ventouses
Les ventouses sont reliées au réservoir via une soupape électrique. L’opérateur·rice ouvre la vanne via la commande, ce qui provoque l’échappement de l’air sous la ventouse vers le réservoir.
Résultat : la pression atmosphérique plaque instantanément la ventouse sur la charge.
Assistance des joints d’étanchéité
Les joints en caoutchouc assurent l’étanchéité de l’interface. Ils conservent le vide pendant plusieurs heures même après arrêt de la pompe, selon leur état.
Contrôle & sécurité
- Armoire de commande intégrée, boutons poussoirs ou commande radio.
- Double bouton “Relâcher” pour éviter toute erreur de manipulation.
- Manomètre affichant en permanence le niveau de vide.
- Conception conforme aux règles de prévention des accidents.
Gestion des variantes d’alimentation
- Alimentation électrique standard via treuil,
- Alimentation hydraulique (ex. montée sur chariot élévateur),
- Fonctionnement autonome avec générateur embarqué.
Extensions fonctionnelles

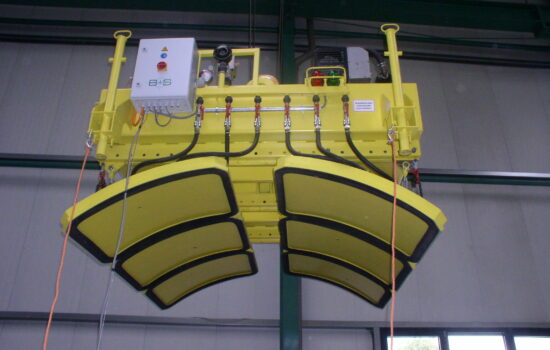

- Multiples ventouses adressables individuellement.
- Possibilité d’incliner, tourner ou retourner la pièce grâce à un entraînement électrique ou hydraulique.
Manutention sans ancrage ni élingues
La pièce est saisie sans inserts, sans chaînes, sans risque de marquer le béton.
Sécurité élevée
Double commande « Relâcher », manomètre permanent, maintien du vide même en cas de panne électrique.
Polyvalence extrême
« Presque tout peut être soulevé, déplacé ou manipulé » lorsque la surface est étanche.
Capacité de levage très élevée
Jusqu’à :
- 60 tonnes pour pipelines,
- 32 tonnes pour plaques béton,
- 16 tonnes pour garages préfabriqués,
- 12 tonnes pour tuyaux béton avec retournement,
- 20 tonnes pour tuyaux PRV Ø 3500 mm.
Flexibilité de configuration
Ventouses multiples, groupe de ventouses, orientation variable,
Adapté en environnement industriel intensif
Pompe conçue pour haute température et service continu.
Principes physiques
- Pression atmosphérique : ~1000 mb ≈ 1 kg/cm².
- Vide généré : ~98 %.
Système de levage
- Pompe électrique, refroidissement à huile.
- Réservoir de vide intégré.
- Soupape à commande électrique.
- Manomètre de vide.
- Durée de maintien du vide : plusieurs heures selon état des joints.
Commandes
- Armoire de commande intégrée.
- Télécommande possible.
- Double commande « Relâcher ».
Capacités de levage
- 60 t : pipelines (3 × 20 t)
- 32 t : plaques béton
- 16 t : garages préfabriqués
- 12 t : tuyaux béton
- 20 t : tuyaux PRV Ø 3500 mm
Variantes d’alimentation
- Standard : alimentation électrique via treuil.
- Variante 1 : moteur hydraulique.
- Variante 2 : générateur embarqué.
Fonctions complémentaires
- Rotation 90° / 180°.
- Inclinaison, retournement.
- Ventouses adressables individuellement.

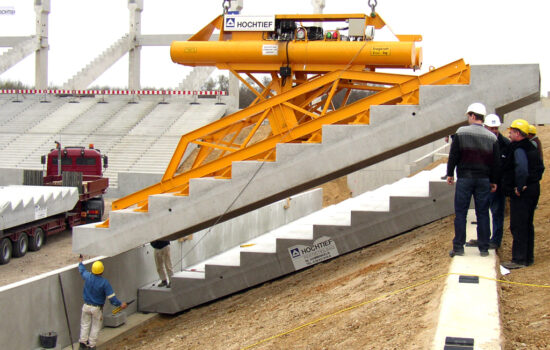

Préfabrication béton
-
Dalles préfabriquées (32 t).
-
Garages monolithiques (16 t).
-
Parois lourdes.
-
Éléments béton architectoniques.
Pipelines & génie civil
-
Tubes acier de grand diamètre (60 t).
-
Tuyaux PRV Ø 3500 mm (20 t).
-
Tuyaux béton avec retournement (12 t).
Bâtiment et infrastructure
-
Plaques, dalles, éléments de ponts.
-
Segments de tunnel (PDF pages 9–13 montrent des applications tunnelières).
Industrie lourde
-
Plaques métalliques, modules préfabriqués, containers techniques.
Construction et pose sur site
-
Déchargement camion, pose de tuyaux, assemblage modulaire
